【最長6m対応】長尺プレート加工で反りや歪みを最小限に抑える当社の加工技術

長尺プレートの用途

長尺プレートは主に機械構造や産業設備のベース部材、工場の搬送ラインや自動化装置の土台など様々な用途に用いられます。また、数mを超える長尺プレートは面粗度や平面度が求められるため、高精度な加工技術が必要となります。

以下に長尺プレートの加工でよく起きるトラブルについてご紹介します。

長尺プレートの加工でよく起きるトラブル

反り

長尺加工では、反りが頻繁に発生します。反りとは、加工物が平面状態を維持できず、変形する現象を指します。

長尺プレートは素材内部の残留応力が不均一である場合、切削によって応力が解放され、反りが増大することがあります。また、切削時の熱による膨張差も反りの発生につながるため、切削条件の最適化が必要になります。

歪み

長尺プレート加工において、歪みの発生もよく発生するトラブルとして挙げられます。歪みとは、工作物に外部力や熱が作用し、元の形状から変化する現象を指します。加工時の強い切削抵抗が一方向に偏る場合、切削面に不均一な力が加わり、歪みが生じやすくなります。

さらに、薄板の場合厚み方向の剛性が低いため、わずかな加工熱でも形状変化が発生することがあります。

反りや歪みの発生を抑える当社の加工技術

当社では、武田機械製「TK20S-3000MV-5」を保有し、高い剛性と安定性で長尺ワークの加工を行うことが可能です。
マシンバイス8台により、バイスのピッチを細かくすることで細かく、ワークを固定できることでワーク自体の重みによる自重たわみなどを最小限に抑えられます。また、反りが発生してしまう場合でもワークをプレスすることで反りの発生を抑制します。
そのため、最大6mまでの長尺品の加工も高精度に行うことが可能です。

当社のプレートの加工事例

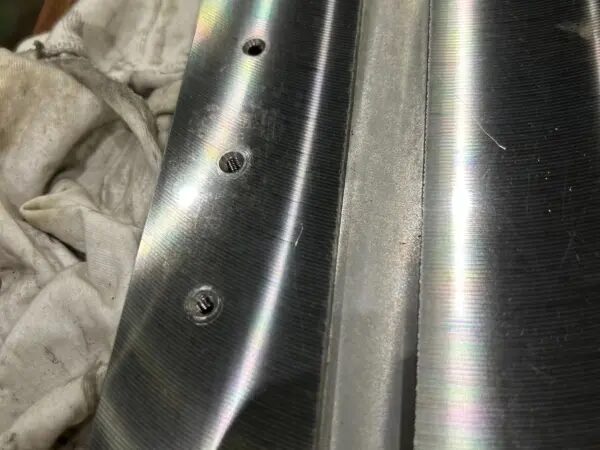

プレート

こちらは、プレートに対してマシニングセンタを用いてタップ加工と溝加工を行った加工事例です。全長1,800mmと比較的長尺のワークでしたが、当社では最長6,000mmまでの長尺プレート加工に幅広く対応しているため、高精度に仕上げることができました。

＞＞加工事例の詳細はこちら

長尺プレートの加工は株式会社鍛冶儀商店にお任せください

今回は、長尺プレート加工で反りや歪みを最小限に抑える当社の加工技術についてご紹介しました。株式会社鍛冶儀商店では、最大6mまでの長尺品の加工を得意としております。長尺品の加工でお困りの方はお気軽に当社にご連絡ください。

＞＞お問い合わせはこちら
